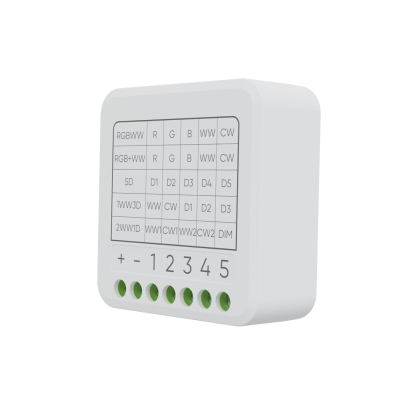

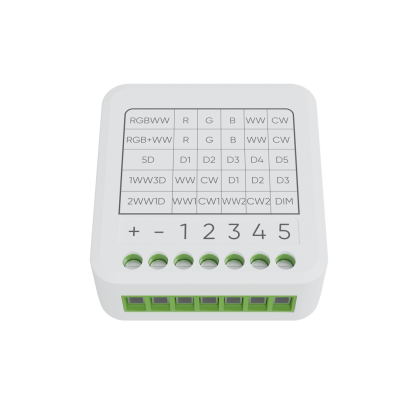

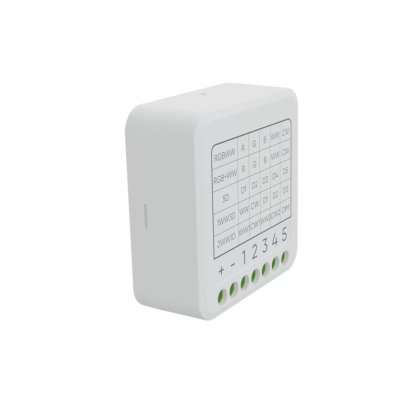

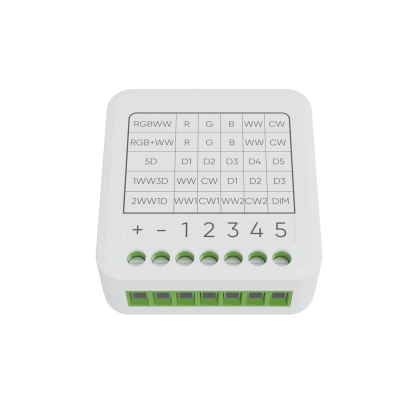

Module 5 In 1 – Zigbee

Module 5 In 1 – Zigbee là một sản phẩm đa chức năng hiện đại trong hệ sinh thái nhà thông minh. Với tính năng kết nối Zigbee tiên tiến, nó mang đến cho bạn khả năng điều khiển và tự động hóa nhiều thiết bị trong ngôi nhà của mình. Tham khảo các thông tin dưới đây để hiểu rõ hơn về thiết bị điện thông minh này.

1. Thông số kỹ thuật module 5 IN 1 Zigbee

Module	LM-5IN1/Z
Điện áp hoạt động	12 -> 24V DC
Công suất tiêu thụ	Max 15A/Tổng – Max 5A/mỗi cổng đầu ra
Số kênh đầu ra	5 kênh
Truyền thông	Zigbee
Công suất phát	10 dbm
Khoảng cách giới hạn giữa các thiết bị Bluetooth	10m/40m (Khi có vật cản/không có vật cản)
Kích thước	47.5mm x 49mm x 20.4mm
Nhiệt độ hoạt động	0 -> 50 độ C

2. Đặc điểm của Module Zigbee 5 In 1

Module 5 In 1 – Zigbee là một thiết bị hỗ trợ đa tính năng cho ánh sáng Led dây, mang đến sự linh hoạt và tiện ích cho không gian chiếu sáng của bạn. Module được tích hợp 5 tính năng, bao gồm:

• RGBWW: Module này hỗ trợ chế độ ánh sáng RGBWW, cho phép bạn tạo ra màu sắc đa dạng và độc đáo cho ánh sáng Led dây. Bạn có thể tùy chỉnh màu sắc theo ý thích và tạo ra không gian ánh sáng tươi sáng và sinh động.
• RGB & WW: Module cũng cho phép bạn chuyển đổi sang chế độ ánh sáng RGB & WW. Điều này cho phép bạn kết hợp màu sắc đa dạng của ánh sáng RGB với ánh sáng trắng ấm để tạo ra không gian ánh sáng ấm áp và thoải mái.
• 5 Dim: Module này cung cấp tính năng điều chỉnh độ sáng với 5 mức sáng khác nhau. Bạn có thể tăng giảm độ sáng của ánh sáng Led dây để tạo ra không gian ánh sáng phù hợp với nhu cầu và không gian sử dụng.
• 1 Dim 2 WW: Ngoài chế độ điều chỉnh độ sáng, module Zigbee cũng cho phép bạn kết hợp chế độ 1 Dim với 2 mức độ ánh sáng trắng ấm (WW); giúp tạo ra không gian ánh sáng mềm mại và thích hợp cho các hoạt động thư giãn và nghỉ ngơi.
• 3 Dim 1 WW: Ngoài ra, module này còn hỗ trợ chế độ 3 Dim kết hợp với 1 mức độ ánh sáng trắng ấm (WW); mang lại sự linh hoạt và lựa chọn đa dạng trong việc điều chỉnh ánh sáng theo nhu cầu sử dụng.

3. Ưu điểm của Module 5 IN 1 truyền thông Zigbee

• Module 5 In 1 – Zigbee được kết nối thông qua công nghệ Zigbee, cho phép bạn dễ dàng điều khiển và tương tác với hệ thống ánh sáng Led dây từ xa thông qua ứng dụng điện thoại.
• Module này cũng hỗ trợ điều khiển nhiệt độ màu ánh sáng, cho phép bạn thay đổi từ màu trắng đến màu ấm trong khoảng từ 2700K đến 6500K.
• Module này còn cho phép bạn điều khiển theo nhóm Lighting, HCL (Human Centric Lighting), cảnh Lighting, Rule, Cảnh, Lịch. Điều này giúp tạo ra các kịch bản ánh sáng thông minh và tận hưởng trải nghiệm ánh sáng đa dạng và tiện ích.
• Với module 5 In 1 – Zigbee, bạn có thể thỏa mãn mọi nhu cầu sử dụng và tạo ra không gian ánh sáng thông minh và đa tính năng cho ngôi nhà của mình.
• Đặc biệt khi tích hợp module với hệ sinh thái thông minh, bạn hoàn toàn có thể điều khiển nhà bằng giọng nói để tạo ra những trải nghiệm ánh sáng tuyệt vời.

4. Ứng dụng module Zigbee thông minh 5 IN 1

Module 5 In 1 – Zigbee có thể được lắp đặt ở nhiều vị trí khác nhau trong ngôi nhà thông minh của bạn. Dưới đây là một số vị trí phổ biến mà bạn có thể lắp đặt module này:

• Phòng khách: Lắp đặt module Zigbee trong phòng khách cho phép bạn điều khiển ánh sáng, điều chỉnh nhiệt độ và điều khiển các thiết bị gia đình khác một cách thuận tiện.
• Phòng ngủ: Lắp đặt module Zigbee trong phòng ngủ giúp bạn tạo ra môi trường nghỉ ngơi tốt hơn; điều chỉnh ánh sáng, nhiệt độ và âm thanh theo sở thích cá nhân, tạo điều kiện tốt nhất cho giấc ngủ và thư giãn.
• Phòng làm việc: Với module Zigbee, bạn có thể tự động hóa các thiết bị trong phòng làm việc như đèn, máy tính, máy in và thiết bị điện tử khác. Điều này giúp bạn tăng cường hiệu suất làm việc và tạo ra môi trường làm việc thoải mái và tiện nghi.
• Sân vườn/ ban công: Module Zigbee có thể được lắp đặt để điều khiển ánh sáng ngoài trời, hệ thống tưới cây tự động và các thiết bị khác. Bạn có thể tạo ra không gian ngoại thất sống động và tiện ích cho các hoạt động ngoài trời.

1. Chuyến đổi chế độ module 5 IN 1

• Bước 1: Nhấn giữ nút Config 10 giây đến khi Led nháy hồng 2 lần. Smiley face Giữ nút Config 10 giây
• Bước 2: Lựa chọn chế độ bằng cách nhấn nhanh nút Config.
  • RGBWW: Nhấn 1 lần
  • RGB & WW: Nhấn 2 lần.
  • 5 Dim: Nhấn 3 lần.
  • 1 WW & 3 Dim: Nhấn 4 lần.
  • 2 WW & 1 Dim: Nhấn 5 lần.
• Bước 3: Sau khi cấu hình xong. Đợi 10 giây không thao tác gì thêm, Module sẽ tự động thoát chế độ cài đặt và khởi động lại.

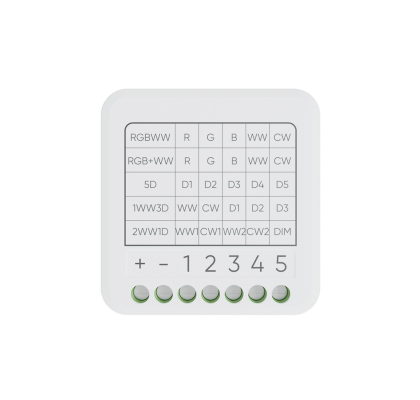

2. Sơ đồ đấu nối

2.1. RGBWW & RGB+WW

• Ở chế độ này Module có thể kết nối với 1 dây Led RGB và 1 dây Led WW (Trắng/Ấm).
• RGBWW: Tại một thời điểm chỉ có thể điều khiển một trong hai kênh tính năng (RGB hoặc WW). Với Module mới, khi cấp nguồn kênh WW sáng trắng 100%, kênh RGB tắt.
• RGB + WW: Hai kênh tính năng được điều khiển độc lập. Với Module mới, khi cấp nguồn cả hai kênh WW và RGB đều sáng trắng 100%.

2.2. 5 Dim

• Module sẽ kết nối với 5 Led dây đơn sắc.
• Module có thể tăng/giảm độ sáng cho Led trên mỗi kênh. Với Module mới, khi cấp nguồn cả 5 kênh đèn sáng 100%.

2.3. 1 WW + 3 Dim

Module sẽ kết nối với 3 Led dây đơn sắc và 1 Led dây WW (Trắng ấm).

Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.

2.4. 2 WW + 1 Dim

• Module sẽ kết nối với 1 Led dây đơn sắc và 2 Led dây WW.
• Module có thể tăng/giảm độ sáng cho Led đơn sắc và thay đổi nhiệt độ màu cho Led WW. Với Module mới, khi cấp nguồn tất cả kênh đèn sáng 100%.

3. Cài đặt cho thiết bị

3.1. Cho thiết bị gia nhập mạng

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

• Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.
• Nếu tất cả Led dây nháy 2 lần và sáng như mô tả như dưới đây, nghĩa là thiết bị đã gia nhập mạng thành công.
  • RGBWW: Kênh WW sáng vàng 100% – RGB tắt.
  • RGB & WW: RGB sáng vàng 12% – WW sáng vàng 12%.
  • 5 Dim: 5 kênh sáng 12%.
  • 1 WW & 3 Dim: WW sáng vàng 12% – 3 kênh Dim sáng 12%.
  • 2 WW & 1 Dim: WW sáng vàng 12% – Kênh Dim sáng 12%.
• Trường hợp thiết bị không gia nhập mạng được, người dùng thực hiện thao tác Reset thiết bị.

3.2. Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển thiết bị ở trên App Lumi Life.

3.3. Tích hợp vào giải pháp Smart Lighting

• CÓ THỂ điều khiển module thông qua Nhóm Lighting trên App Lumi Life.
• KHÔNG THỂ sử dụng toàn bộ chức năng điều khiển trực tiếp không thông qua HC của thiết bị Bluetooth Mesh như Cảnh Lighting, công tắc điều khiển trực tiếp đèn Bluetooth Mesh,….

4. Reset thiết bị

Để Reset thiết bị người dùng nhấn nhanh nút 5 lần Config ở mặt sau của sản phẩm
